HHSB Serisi – Yatay Hibrid Tip Buhar Kazanı

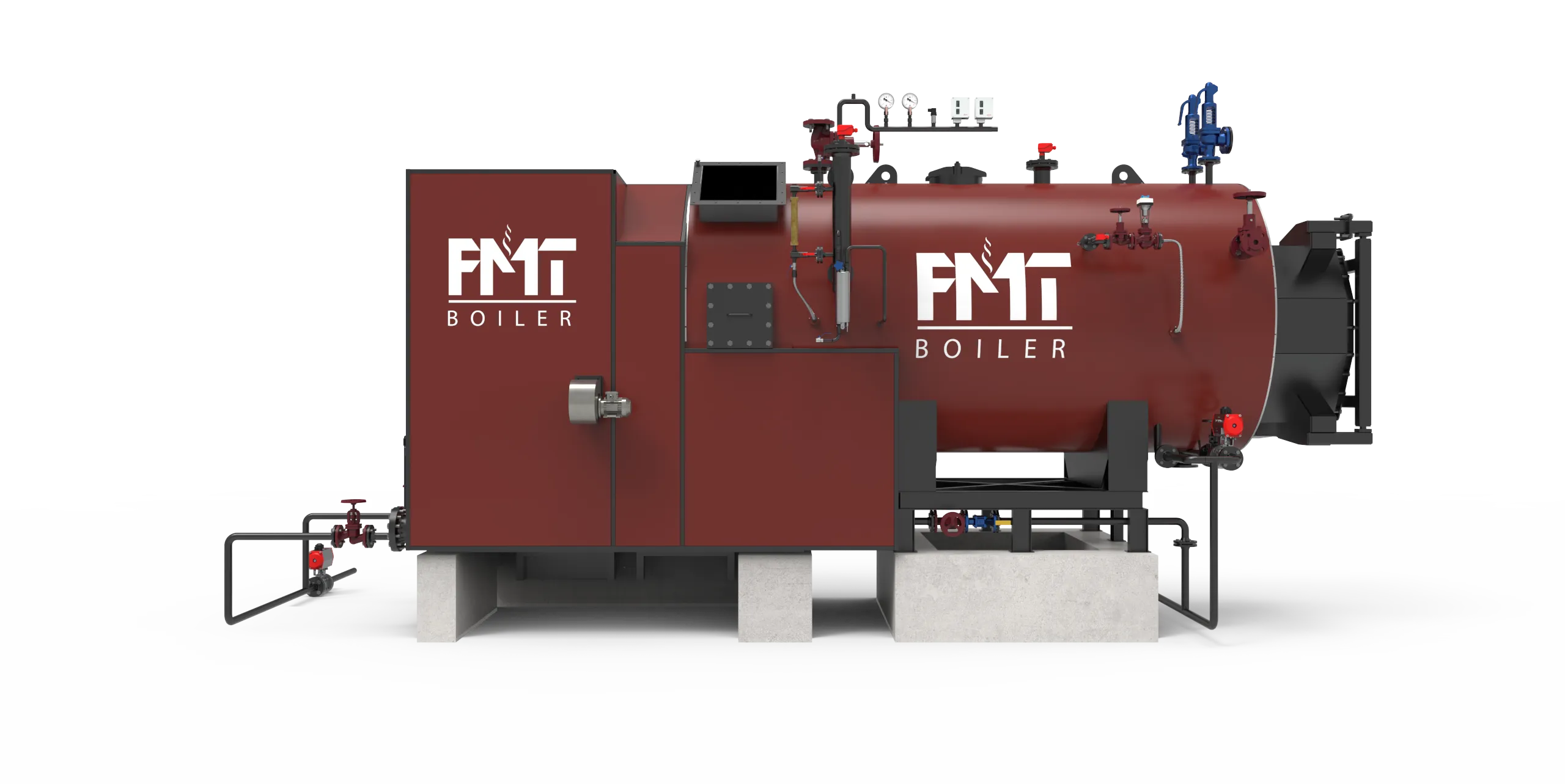

HHSB Serisi

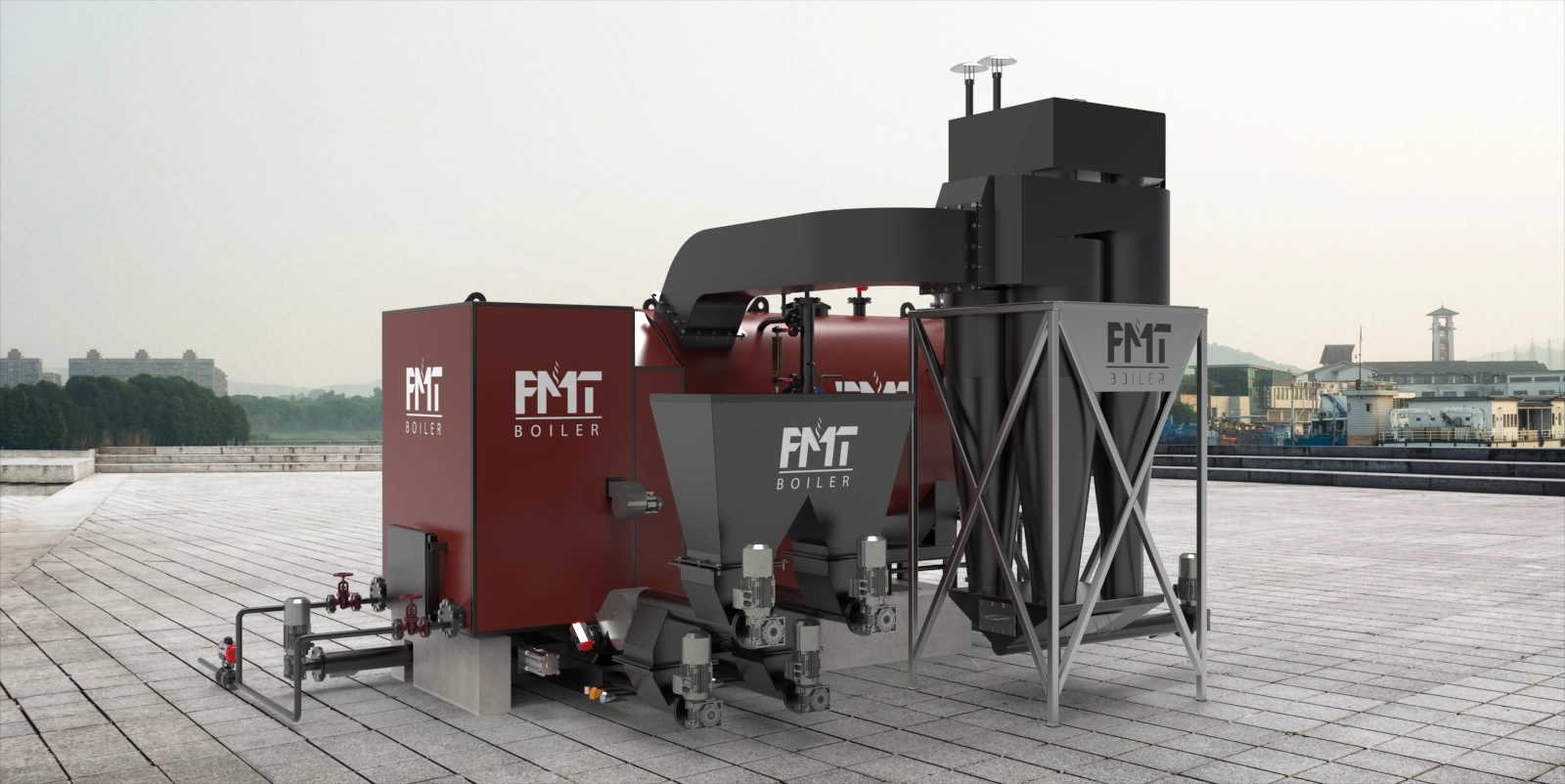

Hibrit buhar kazanları, su borulu ön ocak ve duman borulu arka kazan tasarımının bir araya gelmesiyle oluşturulan üç geçişli yüksek verimlilikte buhar üretim sistemleridir. Katı yakıt ve biyokütle ile çalışan proseslerde maksimum yanma verimi sağlamak için geliştirilmiştir.

Membran duvarlı geniş su borulu ön ocak, yanma sırasında oluşan enerjinin en verimli şekilde kazanılmasını sağlar. Böylece yakıt tüketimi azalır, emisyon değerleri düşer ve işletme maliyetleri optimize edilir.

Yanma sonrası oluşan sıcak gazlar sırasıyla birinci geçişte ön ocaktan, ikinci geçişte duman borulu arka kazan bölümünden, üçüncü geçişte ise ön duman sandığına yönlendirilerek yüksek ısı transferi sağlanır. Sonuç olarak hibrit buhar kazanı; dayanıklı yapısı, yüksek verimi ve düşük işletme maliyetleriyle endüstriyel tesisler için ideal bir çözüm sunar.

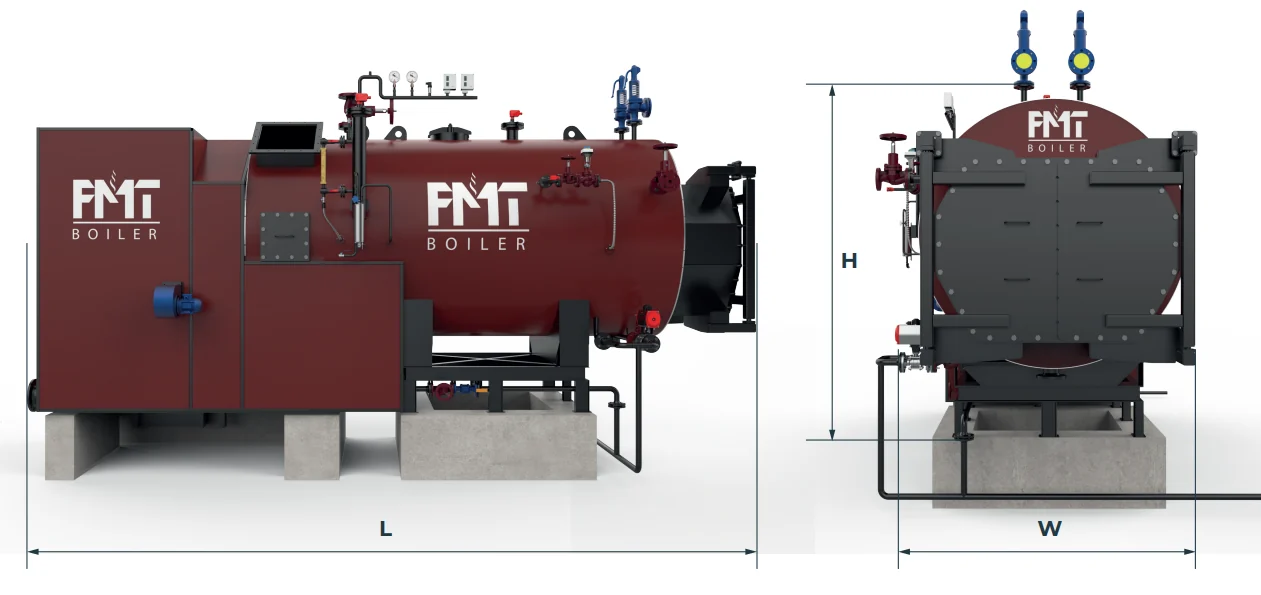

HHSB Serisi ölçü çizimi

ÜRÜN MODELLERİ

Yaklaşık Yakıt Sarfiyatları Yaklaşık Dış Ebatlar*****
Model Maks. Buhar Üretim
Kapasitesi* (kg/h)		 Isı Transfer
Yüzey Alanı (m²)		 Termal Kapasite****
(kcal/h)		 Termal
Kapasite (kW)		 Maks. Buhar Üretim
Kapasitesi F&A100°C (kg/h)		 Duman Yolu Direnci
(mbar)		 Odun Peleti
(kg/h)		 Yerli Linyit Kömür
(kg/h)		 Çekirdek Kabuğu
Peleti (kg/h)		 Pirina
(kg/h)		 Uzunluk
(mm)		 Genişlik
(mm)		 Yükseklik
(mm)		 Ağırlık
(kg)
HHSB500 750 25,0 282.500 328 524 7,0 77 73 86 80 5100 1800 2780 4025
HHSB1000 1000 37,5 423.750 493 786 8,0 115 108 128 120 5850 1900 2810 6700
HHSB1500 1500 50,0 565.000 657 1048 8,0 153 145 172 160 6700 2100 2830 8000
HHSB2000 2000 75,0 847.500 985 1573 9,5 230 218 258 240 7750 2200 3530 11800
HHSB3000 3000 125,0 1.412.500 1642 2621 10,0 345 326 385 363 8250 2300 3640 13550
HHSB4000 4000 200,0 2.260.000 2627 4194 11,0 536 508 603 561 8900 2750 3880 19575
HHSB5000 5000 250,0 2.825.000 3285 5242 12,0 689 654 778 726 9300 2850 3980 20925
HHSB6000 6000 300,0 3.390.000 3942 6290 12,5 861 817 972 903 9750 3000 3950 24850
HHSB8000 8000 400,0 4.520.000 5250 8387 13,0 1125 1067 1270 1182 11150 3500 4720 32375
HHSB10000 10000 500,0 5.650.000 6562 10484 15,0 1411 1338 1592 1482 11500 3500 4940 37550
HHSB12000 12000 600,0 6.780.000 7874 12581 15,0 1837 1741 2076 1933 12100 3700 5400 64275
HHSB14000 14000 700,0 7.910.000 9198 14678 16,0 2144 2031 2412 2243 13050 3950 6040 71725
HHSB16000 16000 800,0 9.040.000 10512 16774 16,5 2450 2297 2584 2404 14400 4200 6930 80825
HHSB18000 18000 900,0 10.170.000 11826 18871 17,0 2756 2611 2756 2564 14600 4500 6710 88025
HHSB20000 20000 1000,0 11.300.000 13140 20968 17,5 3062 2901 3262 3058 15500 4750 6930 93700
HHSB25000 25000 1250,0 14.125.000 16424 26210 19,5 3828 3626 4306 4046 16300 4750 7010 107950
FMT Boiler tabloda verilen tüm özelliklerde değişiklik yapma hakkını saklı tutar.
Tabloda verilen değerler; 8 bar işletme basıncına sahip, aksesuar, yakıcısız, izolasyon ve kaplama sacı, kuru haldeki doymuş buhar kazan gövdesine ait yaklaşık değerlerdir.

* Maksimum buhar üretim kapasitesi, 8 bar maks. izin verilen işletme basıncı (hg=2772,58 kJ/kg=662,19 kcal/kg) ve 0 bar - 97,22°C besi suyu sıcaklığı (hf=406,925 kJ/kg=97,19 kcal/kg) için verilmiştir.
** 0 bar ve 100°C (F&A100°C) durumundaki maks. buhar üretim kapasitesi (hfg=2256,47 kJ/kg=538,92 kcal/kg baz alınarak).
